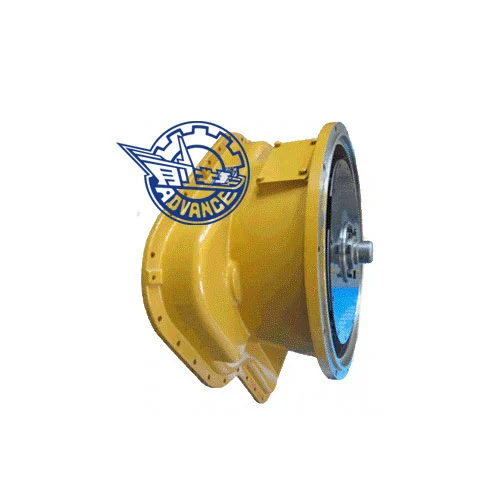

4WY335 Hydrauliczny konwerter momentu obrotowego jest czteroelementowym konwerterem hydraulicznym z dwiema turbinami o średnicy okrągłego koła 335, bezpośrednio podłączona do silnika, wyjściowa kołnierza. Jest to część wejściowa transmisji ZL50.
Dane główne
Współczynnik momentu obrotowego straganu k0:4. 119
Wydajność w pierwszym punkcie wysokiej wydajności:0. 844
Wydajność w drugim punkcie o wysokiej wydajności:0. 793
Nominalny moment w stanie zerowej prędkości:151. 25nm
Nominalny moment w pierwszym stanie o wysokiej wydajności:143. 6 nm
Nominalny moment w drugim stanie o wysokiej wydajności:116. 99nm
Ciśnienie konwertera na wlocie:0. 4-0. 5MPA
Presja konwertera w ujściu:0. 2-0. 3b
Zastosowania
4WY335 Hydrauliczny konwerter momentu obrotowego, wraz z przekładnią ZL50, jest szeroko stosowany w ładowarce 5T.
Konwerter momentu obrotowego YJ315X jest trójliskim przetwornikiem hydraulicznym, średnicą okrągłym kółkiem 315, bezpośrednio podłączonym do silnika, wyjścia kołnierza i z trzema portami PTO.
Dane główne
| Krągi okrągłe Dia | Obudowa koła zamachowego | To | Hmax | MBGO | MBGI | Typ wyjściowy |
| 315 | SAE3# | 2.86 | 0.812 | 68.27 | 73.50 | Kołnierz |
Zastosowania
Konwerter momentu obrotowego YJ315X jest szeroko stosowany w ładowarce ZL30.
Konwerter momentu obrotowego YJ380 to trzyelementowa konwerter hydrauliczny, średnica okrągłego koła 380, bezpośrednio podłączona do silnika, wyjściowej kołnierza i z trzema portami WOM.
Dane główne
| Krągi okrągłe Dia | Obudowa koła zamachowego | To | Hmax | MBGO | MBGI | Typ wyjściowy |
| 380 | SAE3# | 2.27 | 0.879 | 249.0 | 188.7 | Kołnierz |
Zastosowania
Konwerter momentu obrotowego YJ380 jest szeroko stosowany w buldożerze TY165.
Konwerter momentu obrotowego YJ409 to trzyelementowa konwerter hydrauliczny, średnica okrągłego koła 409, bezpośrednio podłączona do silnika, wyjściu kołnierza i z trzema portami WOM.
Dane główne
| Krągi okrągłe Dia | Obudowa koła zamachowego | To | Hmax | MBGO | MBGI | Typ wyjściowy |
| 409 | SAE2# | 2.24 | 0.900 | 385.7 | 276.1 | Kołnierz |
Zastosowania
Konwerter momentu obrotowego YJ409 jest szeroko stosowany w Buldożerze Ty220.
YJ450 to jednoetapowe jednofazowe konwertera hydraulicznego typu obrotowego typu obrotowego typu hydraulia złożona z elementów konwersji energii, elementów obrotowych mocy, stałych elementów wsporniczych, składników hydraulicznych i innych akcesoriów.
Dane główne
Efektywna średnica okrągłego okręgu D = 450 mm
Współczynnik konwertera momentu obrotowego przy zerowej prędkości
stan : schorzenie:K0 = 2. 32 ± 5%
Nominalny moment obrotowy w warunkach zerowej prędkości:MBG0 = 178 ± 5 (n. M)
Max Efficienty:η max = 0. 85 Stosunek konwertera momentu obrotowego pompy roboczej
a pompa o zmiennej prędkości to:i = -1
Zastosowania
Hydrauliczny konwerter momentu obrotowego YJ450 z DBA500 stosowanym głównie do transportu szyn i 50 -tonowej równiarki.
Hydrauliczny konwerter momentu obrotowego YJ280 jest trójlentenowym hydraulicznym konwerterem momentu obrotowego o średnicy okrągłej 280. Jest bezpośrednio podłączony do silnika, ma moc wyjściową kołnierza i jest wyposażony w trzy porty startowe.
Główne parametry techniczne
| Krągi okrągłe dia | Obudowa koła zamachowego | To | Hmax | MBGO | MBGI | Typ wyjściowy |
| 280 | SAE3# | 3.12 | 0.836 | 39.0 | 38.9 | Kołnierz |
Hydrauliczny konwerter momentu obrotowego YJ290 jest trójliskim hydraulicznym konwerterem momentu obrotowego. Średnica jego okręgu krążenia wynosi 290. Jest bezpośrednio podłączony do silnika, z wyjściem kołnierza i wyposażony w trzy porty startowe zasilania.
Główne parametry techniczne
| Krągi okrągłe dia | Obudowa koła zamachowego | To | Hmax | MBGO | MBGI | Typ wyjściowy |
| 290 | SAE3# | 3.22 | 0.785 | 45.74 | 53.59 | Kołnierz |
Zastosowanie produktu
Hydrauliczny konwerter momentu obrotowego YJ290 jest szeroko stosowany w ładowarkach ZL16 i ZL18.
| Produkty konwertera momentu obrotowego | |||
| Numer seryjny | Model produktu | Średnica okręgu krążenia | Uwaga |
| 1 | YJ280/290 | 280/290 | Ładowa 1,6 ton/1,8 ton |
| 2 | YJ305 | 305 | Ciągnik |
| 3 | YJ315X | 315 | 3 -tonowy ładowarka |
| 4 | 4WY335 | 335 | 5 -tonowa ładowarka |
| 5 | YJ380 | 380 | TY165 Buldozer |
| 6 | YJ409 | 409 | TY220 Buldozer |
